Tours hydroponiques à imprimer en 3D : deux modèles MakerWorld passés au crible
Schéma fonctionnel, non coté.
Une petite tour à pompe solaire pour le bureau ou le balcon, un système vertical de 11 paniers sur tige filetée pour l’intérieur : ce qu’ils font, ce qu’il faut acheter en plus, les réglages d’impression et nos points de vigilance.
Sur MakerWorld, les tours hydroponiques font partie des modèles les plus téléchargés du rayon jardin. Nous en avons retenu deux, très différents : une petite tour tout imprimée qui tourne au soleil, et un système vertical plus technique pour cultiver des herbes à l’intérieur. Voici ce que vous imprimez, ce que vous achetez en plus, et ce qu’il faut surveiller côté culture.

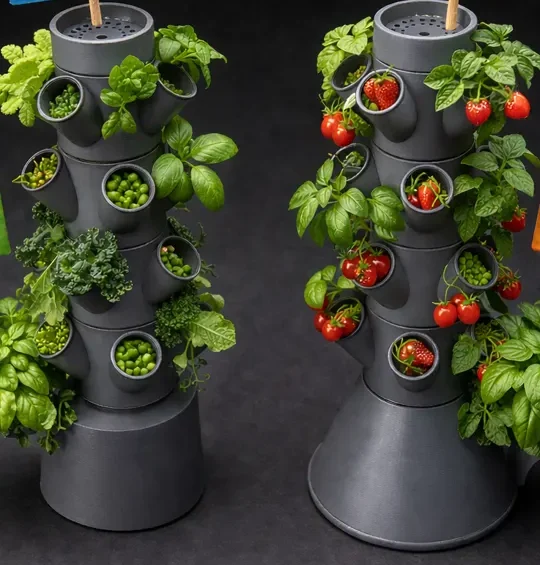

1. Hydroponic Water Tower, par Cole
Une tour compacte, pensée pour un bureau, un plan de travail, une serre ou un balcon. Tout est imprimable ; la seule pièce achetée est une petite pompe de fontaine solaire, qui fait remonter l’eau du réservoir sans pile ni prise. Deux bases sont proposées : une compacte et une plus grande, qui garde plus d’eau.
| Pour quoi | Aromatiques, salades, petits fruits |
|---|---|
| Impression | 4 plateaux ; environ 21 h en 0,2 mm (buse 0,4) ou 14 h en 0,3 mm avec une buse de 0,6 |
| À acheter | Une pompe de fontaine solaire |
| Licence | Usage non commercial, pas de partage ni de revente des fichiers |
- Ce qu’on aime : pas de câble, pas de prise sur le balcon, et un objet assez petit pour démarrer sans engager tout un week-end.
- À surveiller : une pompe solaire s’arrête quand le soleil se cache, et la nuit. En intérieur, loin d’une fenêtre, elle tournera peu : prévoyez une pompe sur secteur ou un emplacement très lumineux.
- À surveiller : le profil de l’auteur imprime avec une seule paroi. C’est rapide, mais testez l’étanchéité du réservoir ; s’il suinte, ajoutez des parois.
- Petit réservoir : il se réchauffe et se vide vite l’été. Le Cornell CEA recommande une solution qui ne dépasse pas 25 °C : ombre et appoints fréquents. Voir partir en vacances.

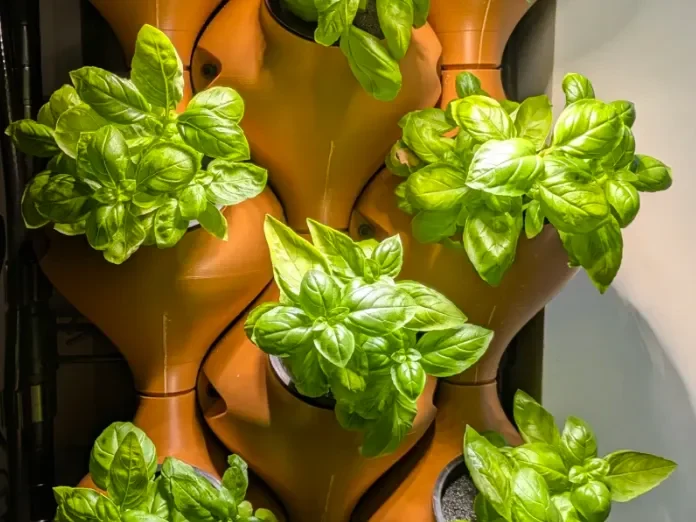

2. Vertical Hydroponics System (VHS), par squirrelbrain
Un système vertical expérimental pour cultiver des herbes à l’intérieur : 11 plantes en paniers de 3 pouces (environ 7,5 cm), empilés sur une tige filetée M8 d’au moins 730 mm. En tête, un collecteur reçoit l’eau de la pompe et la redistribue ; elle redescend de panier en panier jusqu’au réservoir.
| Pour quoi | Herbes d’intérieur, 11 paniers |
|---|---|
| Impression | 0,2 mm, 6 parois, 25 % de remplissage ; quelques couches de support sacrifiées à retirer |
| À acheter | Tige filetée M8 (730 mm minimum), visserie M5 et M8, tuyaux de 10 mm (arrivée) et 16 mm (retour), raccords ½ pouce BSP, pompe immergée d’au moins 25 W, paniers de 3 pouces |
| Licence | Creative Commons BY-NC-SA 4.0 : citer l’auteur, pas d’usage commercial, partage dans les mêmes conditions |
- Ce qu’on aime : six parois, c’est un choix sérieux pour des pièces qui restent dans l’eau. La structure sur tige filetée est rigide et démontable.
- À surveiller : c’est un projet de bricoleur, pas un kit. Comptez la visserie, les raccords et un peu de post-traitement.
- À surveiller : une pompe de 25 W tourne en intérieur, donc s’entend. Pas dans la chambre, sur une mousse, et sur minuteur si l’auteur le permet pour votre culture. Voir le potager en appartement.
- Éclairage : en intérieur, une tour a besoin de lampes sur toute sa hauteur, sinon les paniers du bas végètent. Voir les lampes de culture.
3. Avant d’imprimer une tour
- Un filament opaque, de préférence du PETG pour ce qui reste dans l’eau ou dehors : la lumière qui traverse les parois fait pousser des algues.
- Vos paniers d’abord : mesurez le diamètre réel de vos paniers avant d’imprimer les logements.
- Un essai à l’eau claire de 24 à 48 heures, dans un bac de rétention, avant de planter.
- Le poids en service : 1 litre d’eau pèse 1 kg ; une tour pleine sur une étagère ou un balcon se pose près d’un mur et s’attache en haut.
Tous nos conseils de conception et d’essai sont dans imprimer une tour hydroponique en 3D et fabriquer sa tour.
Vous avez imprimé l’un de ces modèles ? Montrez-le sur le forum, avec vos réglages et vos ratés.
Questions fréquentes
Quel filament pour une tour hydroponique imprimée ?
Le PETG est le choix le plus courant chez les makers pour ce qui reste en contact avec l’eau et la lumière, surtout à l’extérieur ; le PLA convient pour un essai en intérieur. Choisissez une couleur opaque : la lumière qui traverse les parois fait pousser des algues dans la solution.
Une tour imprimée est-elle étanche ?
Pas toujours du premier coup. Les couches peuvent suinter, surtout avec peu de parois. Testez à l’eau claire 24 à 48 heures dans un bac de rétention, et réimprimez les pièces qui fuient avec plus de parois ou une température de buse un peu plus haute.
Peut-on vendre une tour imprimée à partir de ces fichiers ?
Non : les deux modèles sont publiés pour un usage non commercial. Vous pouvez les imprimer pour vous, pas vendre les fichiers ni les objets imprimés sans l’accord de leur auteur.
- MakerWorld, Hydroponic Water Tower (modèle 2639451, Cole)
- MakerWorld, Vertical Hydroponics System (VHS) (modèle 1822018, squirrelbrain)
- Cornell University CEA, Hydroponic Lettuce Handbook
